专业探头

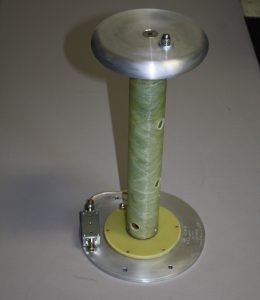

我们的探头升级后的“裸”版本可节省空间安装到油（或 SF6）储罐中。这些探头类似于 VD 系列探头，但精度略低，成本略低。安装这些探头时，需要一些有关周围区域的信息。 VD-120 裸探头 (120 kV) 的长度为 0.35 m。这些单元带有螺纹，因此可以堆叠成更高电压的单元。 VD-60 和 VD-120 的电压分别为 60 kV 和 120 kV。裸探头现在可以在空气中使用，但只有 60 和 1120 kV 尺寸。

可以轻松创建 180 kV、240 kV、300 kV 和 360 kV 的组合。 10,000:1 比率是典型的，但也可以提供其他比率。可以提供屏蔽探头或非屏蔽探头。典型精度为 1 % DC 和 1.5 % AC。

裸探头设计用于设备或测量条件很清楚、测量主要是直流或附近没有导体的区域。它们的设计具有更高的电容，可在不使用屏蔽环的情况下最大限度地减少杂散电容效应。也可以提供屏蔽环形线圈，用于非常精确的内置测量。探头足够长，可以在空气中使用适当的电极，也可以在油或 SF6 气体中使用。这些探头的应用范围从脉冲调制器原位测量到植入设备再到准分子激光系统测量。它们经过工厂校准，安装时无需调整。它们可以与各种测量仪器一起使用，例如 10 兆欧表和 1 兆欧示波器，以及各种数字化仪。新的坚固封装设计允许将多个 VD-60B 和 VD-120B 基本单元耦合在一起以获得更高的电压。

1 – 50 Mhz 的高功率测量

                                                                                  ( High Power Measurements from 1 – 50 Mhz)

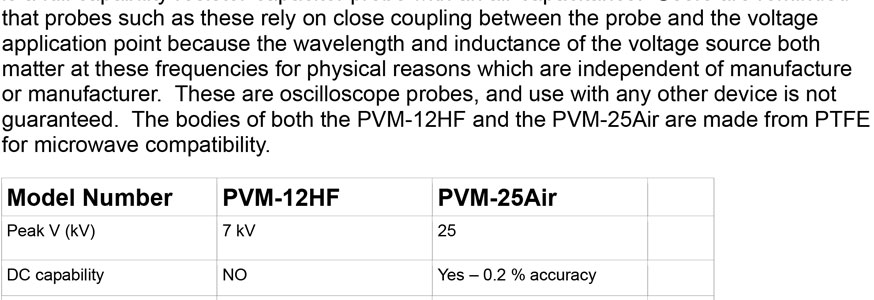

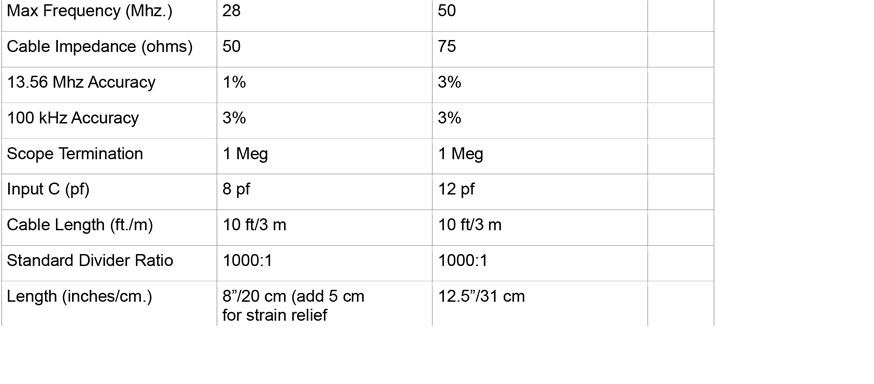

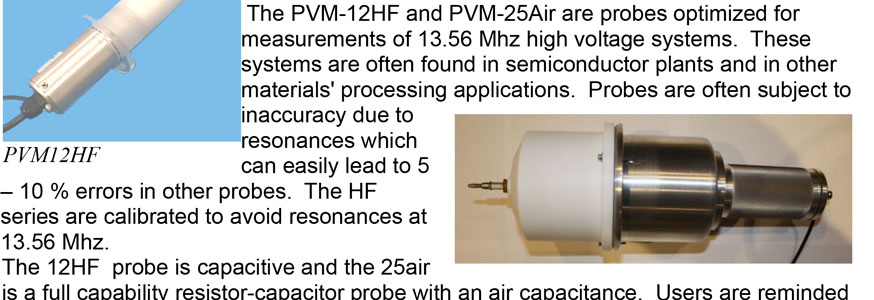

“RF from 13.56 Mhz sources is applied in a wide variety of industrial situations. We have developed a probe which measures this important voltage source at up to 10 kV. This overcomes the RMS power limitations of standard probes. This probe measures from 100 kHz – 50 Mhz for use with either scopes or meters”

(“来自 13.56 Mhz 源的射频应用于各种工业情况。 我们开发了一种探头，可测量高达 10 kV 的这一重要电压源。 这克服了标准探头的 RMS 功率限制。 该探头的测量范围为 100 kHz – 50 Mhz，可与示波器或仪表一起使用”)
